SRH1 系列 - 单相固态继电器 (散热片一体型)
LINEUP

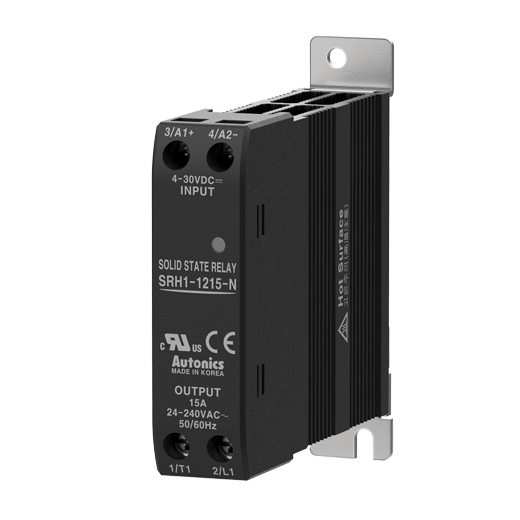

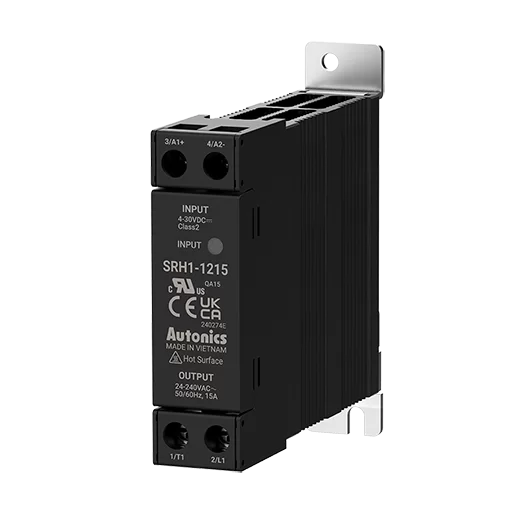

SRH1 系列 单相固态继电器 (散热片一体型)
集成散热片的SRH1系列单相固态继电器，通过过零触发和随机触发方式，确保在各种负载条件下，都能稳定运行。电流输入型SRH1-A系列通过提供相位控制(等相位分配/等功率分配)和周期控制(固定/可变)选项来支持精确的功率控制。SRH1系列配备集成散热片，实现高效散热，并提供DIN轨道安装和面板安装方式。
主要功能
[共同]

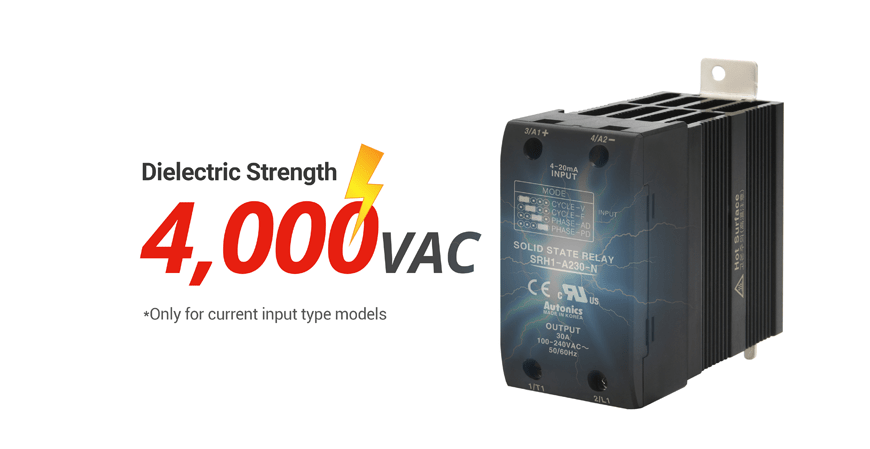

- 耐电压: 2,500VAC
- 多种安装方式 (DIN导轨，面板安装)
[电压输入型]
- 额定输入电压: 4-30VDC，24VAC，90-240VAC
- 额定负载电压: 24-240VAC，48-480VAC
- 额定负载电流: 10A，15A，20A，30A，40A，60A
- 过零触发和随机触发可选
[电流输入型]
- 额定输入电压: 4-20mA
- 额定负载电压: 100-240VAC，200-480VAC
- 额定负载电流: 20A，30A，60A

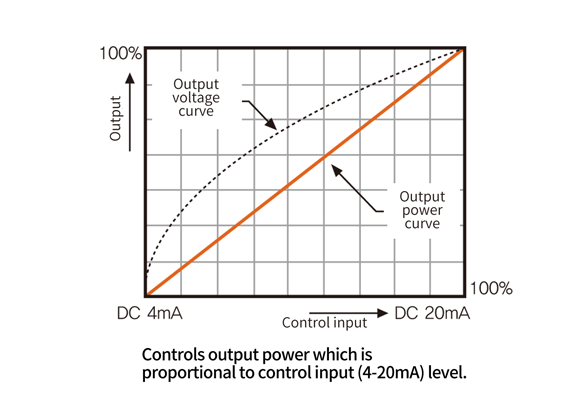

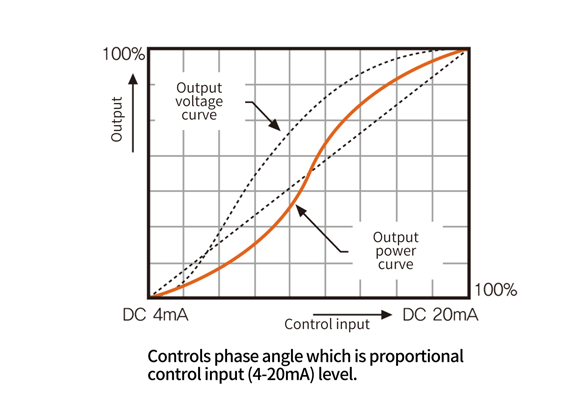

- 通过提供相位控制(等相位分配/等功率分配)和周期控制(固定/可变) 支持精确控制
-
散热片一体型
-
DIN导轨安装
-
面板安装
-

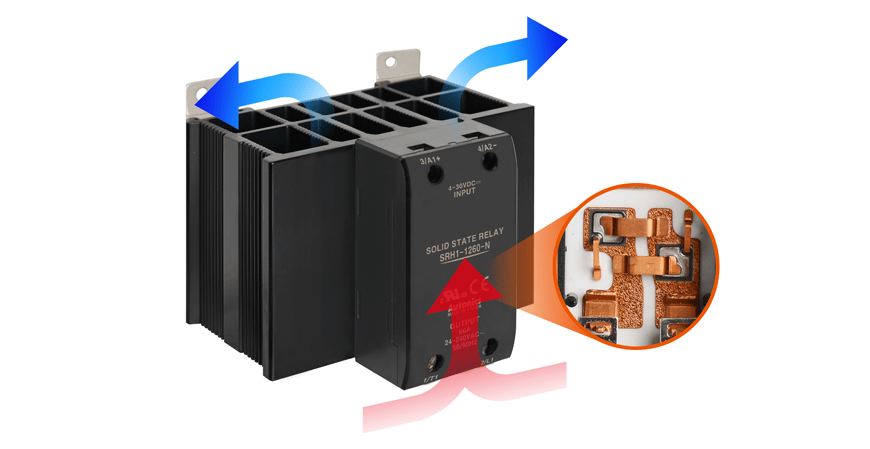

高效散热
-

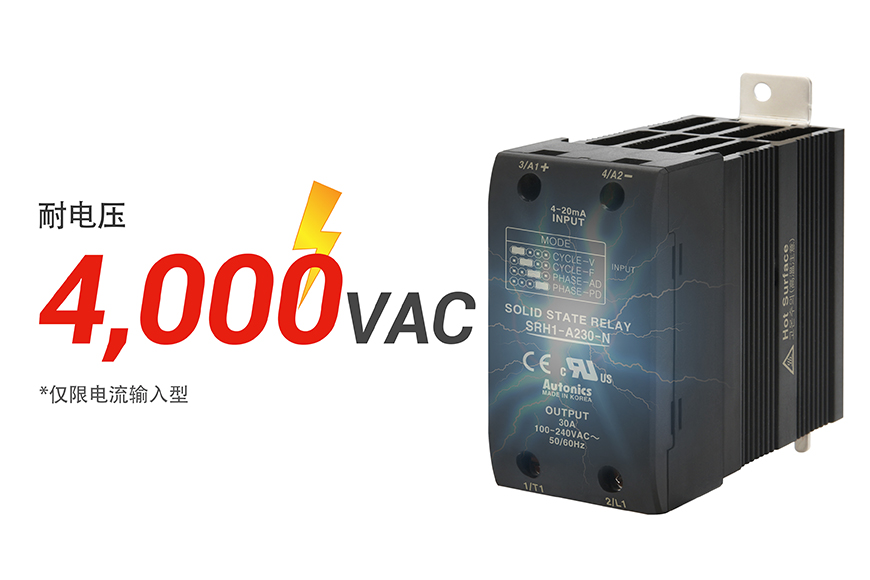

耐电压
-

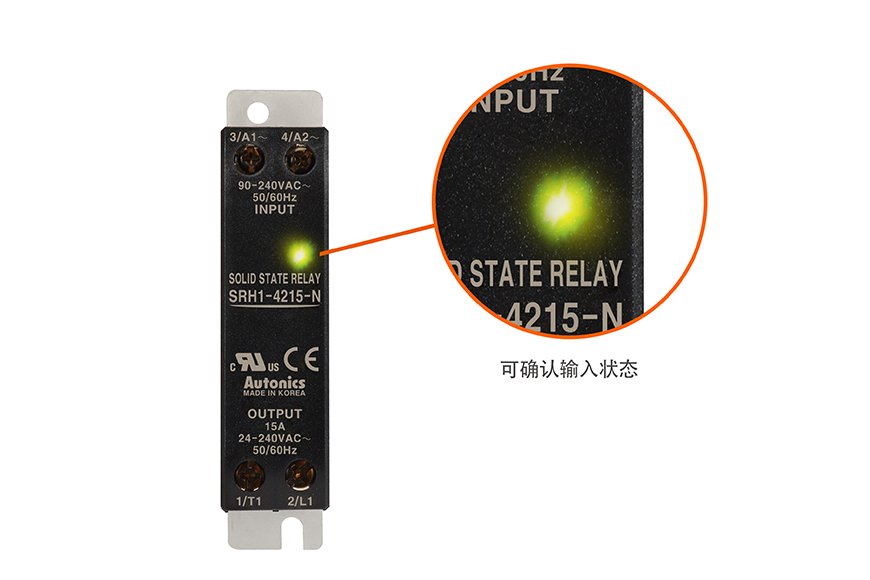

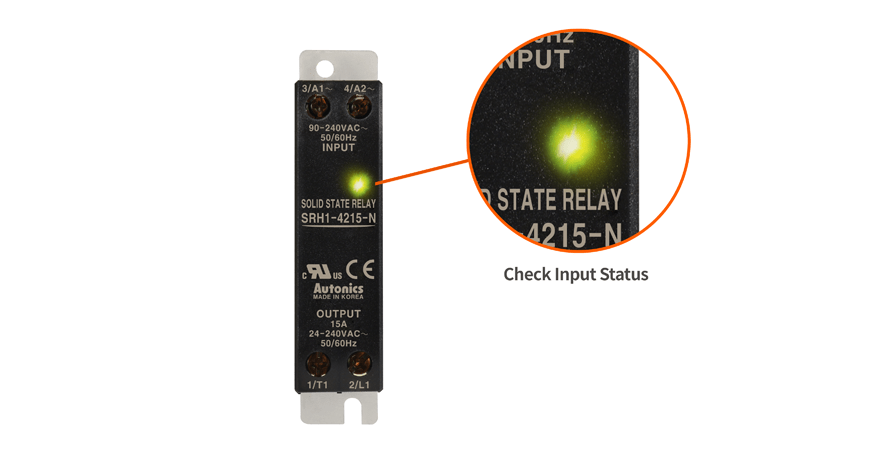

指示灯
过零触发和随机触发型号可选
过零触发和随机触发两种型号均有提供，能够在各种负载条件下稳定运行。
-

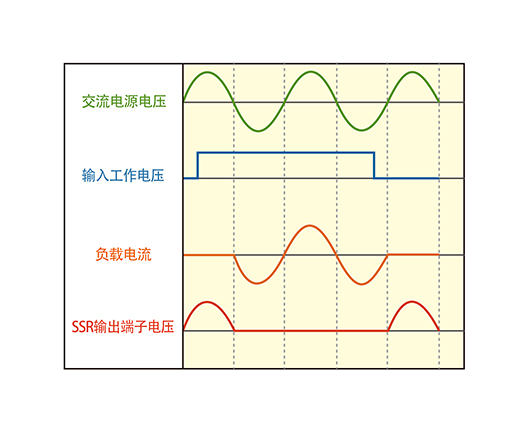

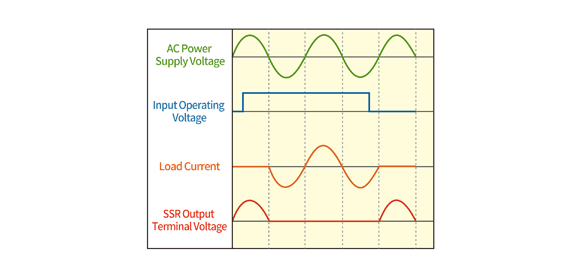

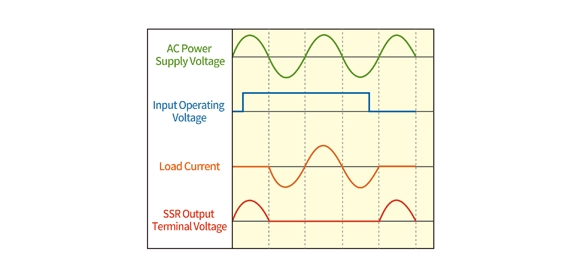

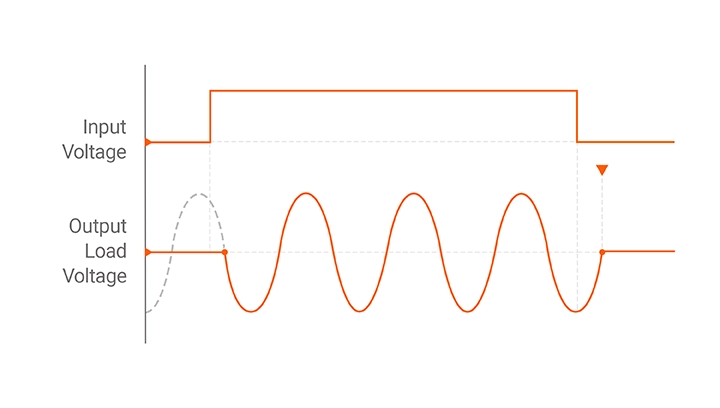

过零触发
继电器在电压达到过零交叉点时切换ON/OFF，从而最小化浪涌电流和干扰。此控制方法适用于加热器和灯等阻性负载，确保平稳且稳定地运行。
-

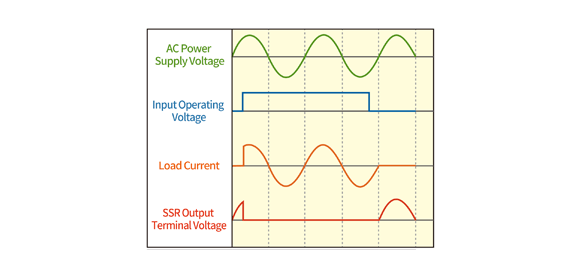

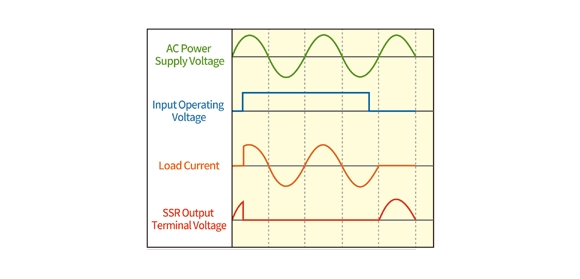

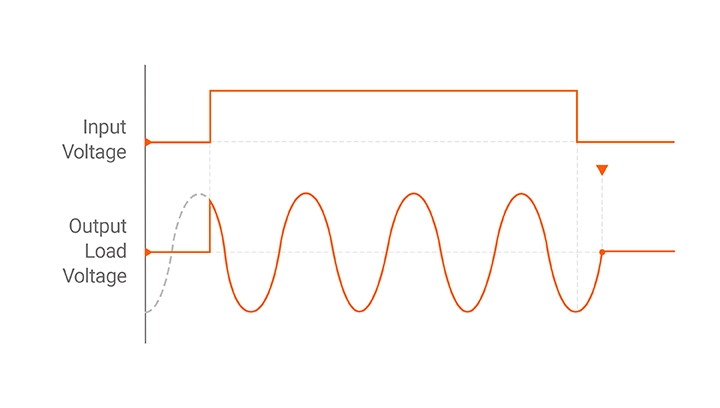

随机触发
继电器在收到控制信号时会立即开启，并在需要时提供快速响应。此控制方法非常适合电机和感性负载，并为包括相位控制在内的各种功率控制方式提供了灵活的选择。
相位控制和周期控制可选
电流输入型型号提供了相位控制和周期控制，能够在各种负载条件下确保稳定高效的功率控制。
-

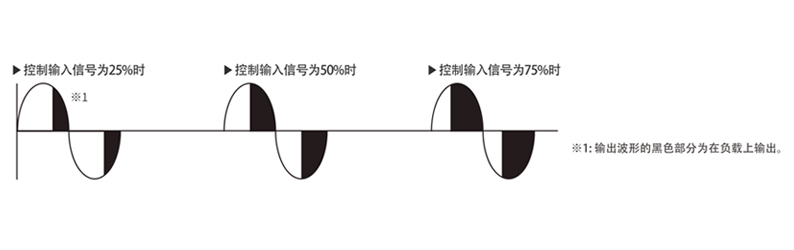

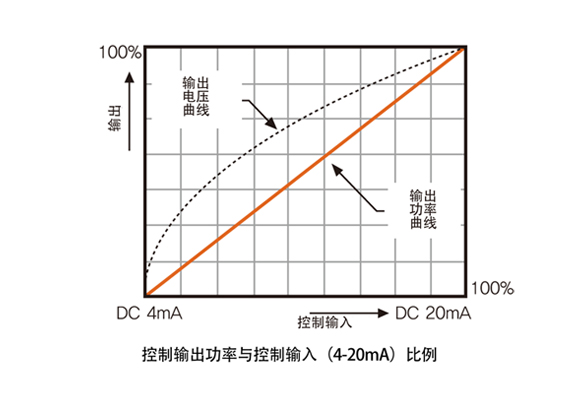

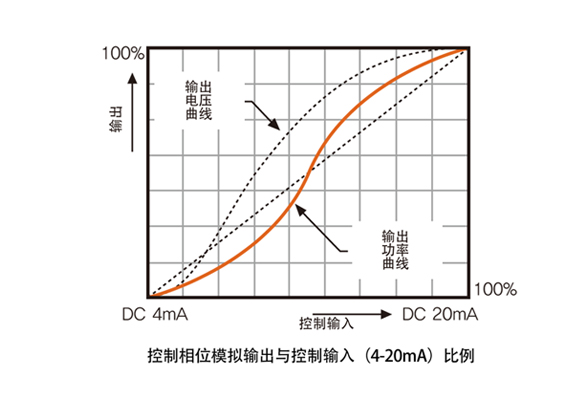

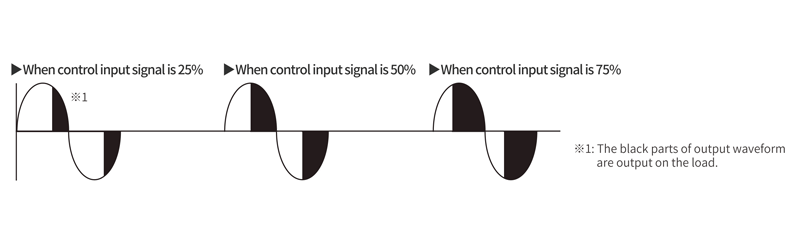

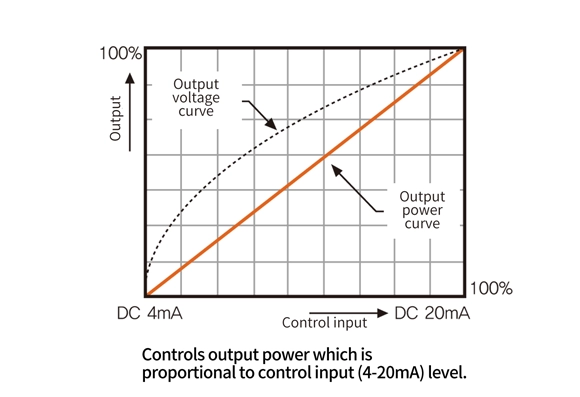

相位控制
相位控制适用于需要精细控制的应用，能够实现精准控制和快速响应。
※1: 输出波形中指示的部分代表应用于负载的输出电平。
-

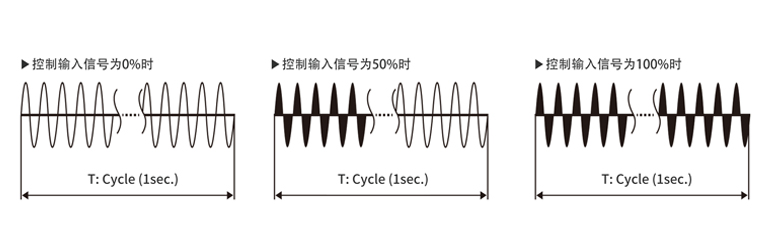

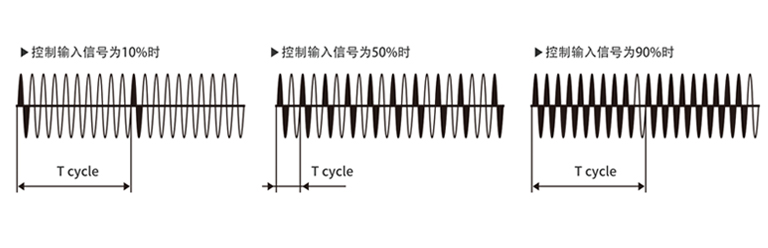

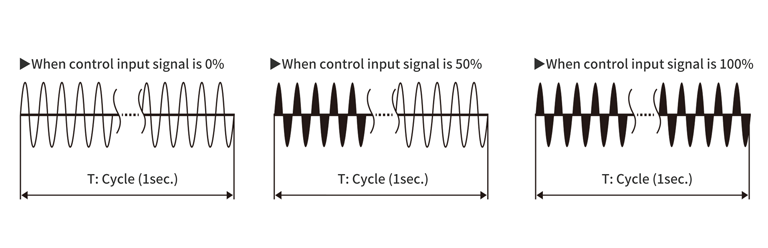

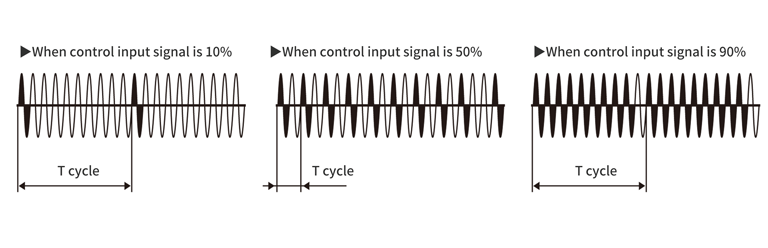

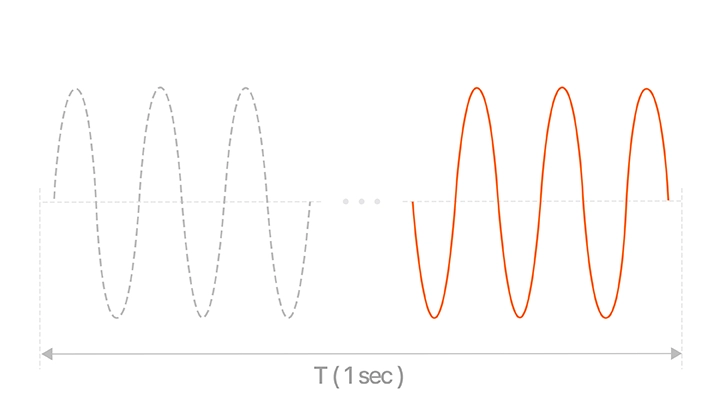

周期控制
周期控制适用于加热器和烤箱，因为在这些地方温度会逐渐变化，可确保长时间的稳定控制。
T: 周期(1秒)
多种安装方式
SRH1系列同时提供了DIN轨道安装和面板安装方式，以提高安装灵活性。
-

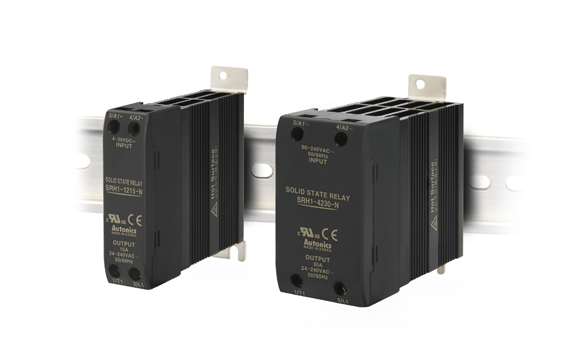

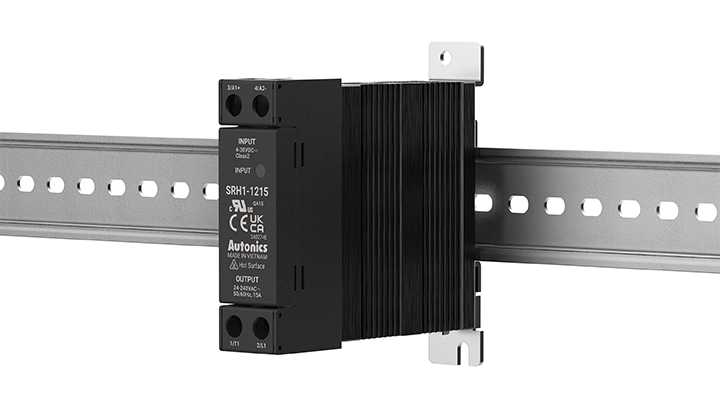

DIN导轨安装
-

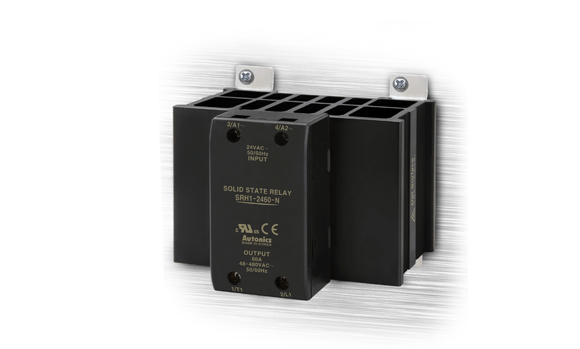

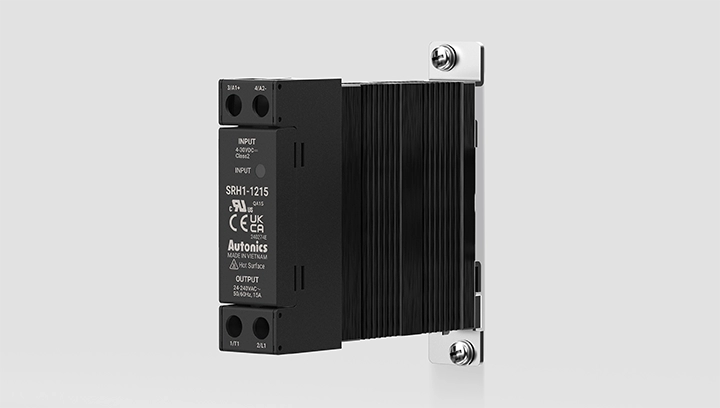

面板安装
