VG2 系列 - 0.3M，1.2M彩色/黑白视觉传感器

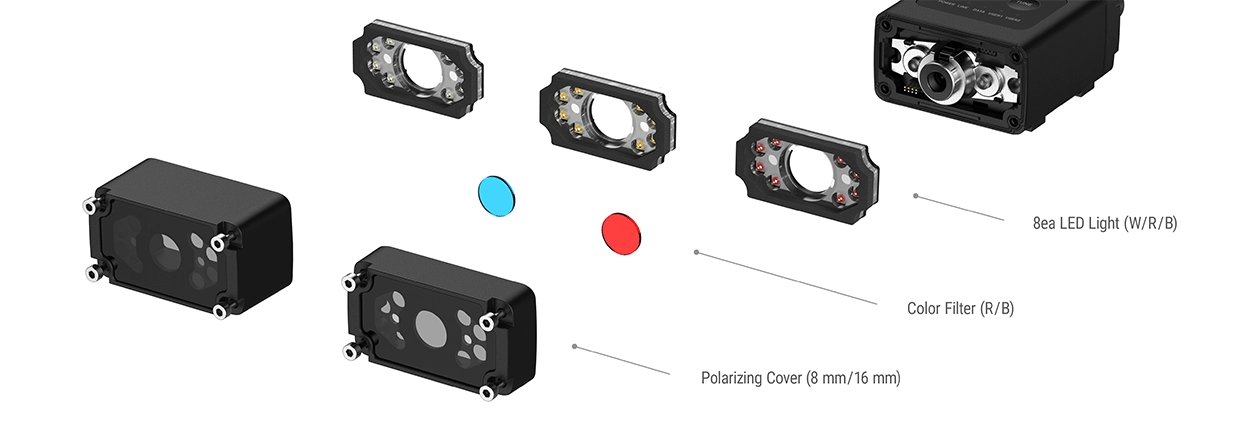

• 内置LED照明和镜头的视觉传感器

  视觉传感器配备了内置LED照明和镜头，用户可以更换照明，滤镜和偏光罩。八种内部照明即使在黑暗环境中也能实现精准照射。



  放大

  * 另售: 照明和彩色滤镜(白色，红色，蓝色)，偏光罩(8 mm，16 mm)

自整定功能

视觉传感器提供自整定功能，允许自动设定优化焦距，亮度和曝光。设置检测目标后，用户按下对焦调整按钮可以获得清晰的图像。此外，亮度和曝光时间会根据检测环境自动调整，以确保图像质量的稳定。

•

  放大

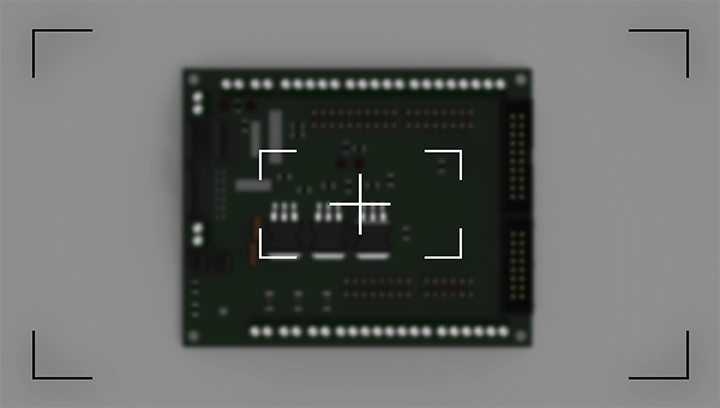

  自整定前

•

  放大

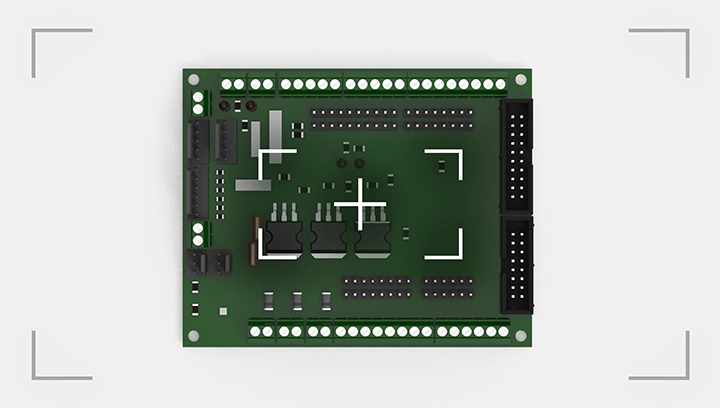

  自整定后

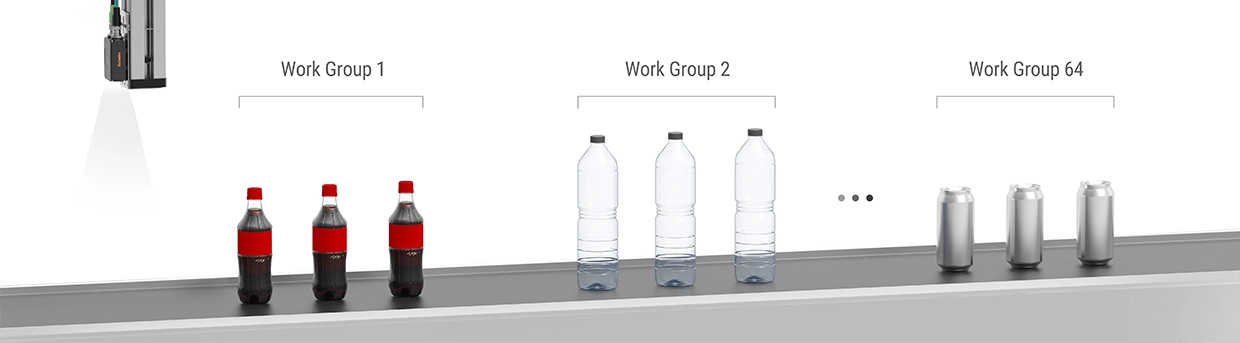

• 通过工作组设置焦距

  自动对焦功能允许通过工作组进行焦距设定，从而在更换工作组时无需重新安装即可灵活响应。VG2系列支持多达64个工作组，无论用户技术水平如何，都可减少设置时间并实现稳定的图像采集。



  放大

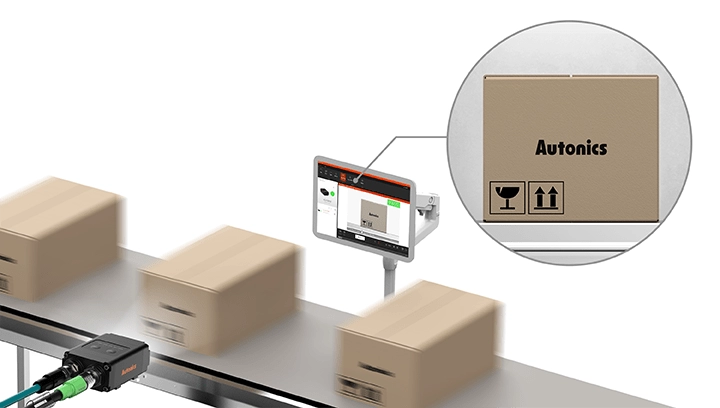

• 全局快门方式

  全局快门方式允许相机以最小的失真和运动模糊捕捉快速移动目标的图像。



  放大

• 1.2 MP分辨率

  视觉传感器能够以45 fps的速度，捕捉1.2MP分辨率(1,280 x 960)的图像。(0.3 MP 型号: 60 fps / 1.2 MP型号: 45 fps)
  * 以太网断开连接时



  放大

各种检测功能

视觉传感器提供多种检测功能，包括物体识别，物体计数，长度，角度，形状比较，位置校正(基于形状/基于交叉点)，OCR/OCV ，以实现精确检查。额外的检测功能包括颜色识别，颜色区域，以及使用颜色模型进行颜色对象计数。

•

  放大

  光学字符识别(OCR)

  识别输入的ROI(感兴趣区域)字符，并与正确的字符串进行比较。

•

  放大

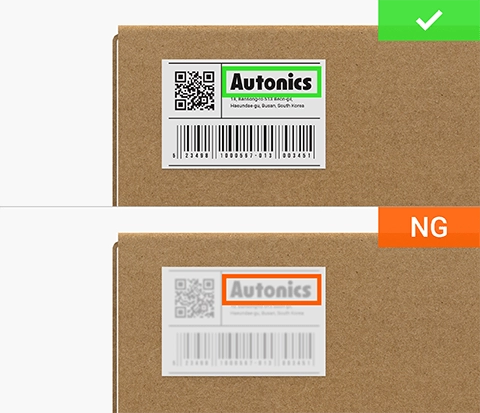

  光学字符验证(OCV)

  比较注册字符和输入字符以验证完整性和打印质量。

•

  放大

  位置校正-形状

  通过比较注册图像与输入图像的形状特征，搜索相似图案的位置，并获取所搜索图案的位置和旋转角度信息。

•

  放大

  位置校正-交叉点

  使用注册图像的相关性和角度来比较和检查输入图像的修正位置和角度。

•

  放大

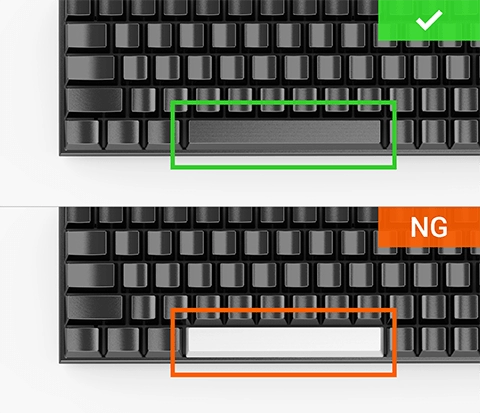

  亮度

  参考注册图像的ROI平均亮度，来检测捕获图像的ROI亮度。

•

  放大

  对比度

  参考注册图像的ROI对比度，来检测捕获图像的ROI对比度。

•

  放大

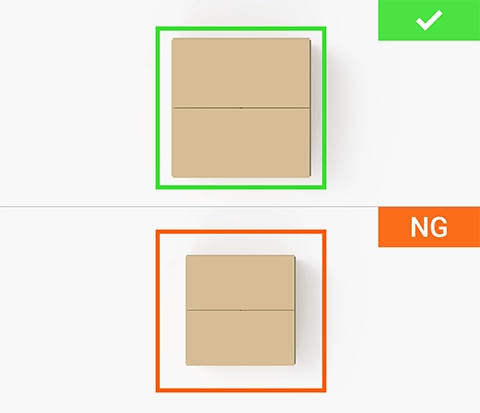

  区域

  比较注册图像和输入图像的ROI尺寸。

•

  放大

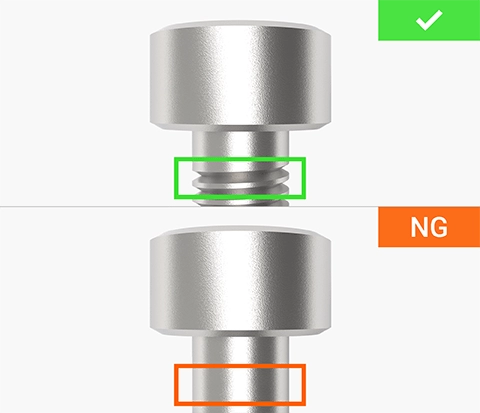

  边缘

  比较同一区域内注册图像和输入图像中的边缘位置和角度。

•

  放大

  形状比较

  根据注册图像的形状检查捕获图像的形状。

•

  放大

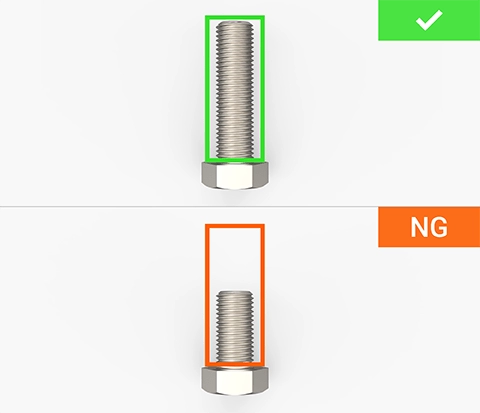

  长度

  参考用户在注册图像两边设置的长度，来检查捕获的图像。

•

  放大

  角度

  参考用户在注册图像两边设置的角度，来检查捕获的图像。

•

  放大

  直径

  通过比较输入图像和用户注册的环状结构内检测到的圆圈，进行检查 。

  环状结构: 由内半径和外半径围绕一个共同的中点形成的甜甜圈形状的图形。

•

  放大

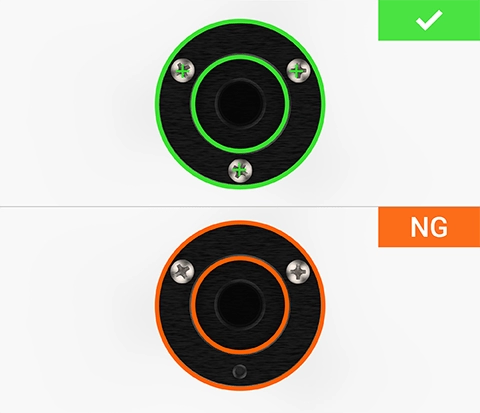

  对象计数

  参考已注册图像的ROI中的对象数量，检查捕获图像的ROI中的对象数量。

•

  放大

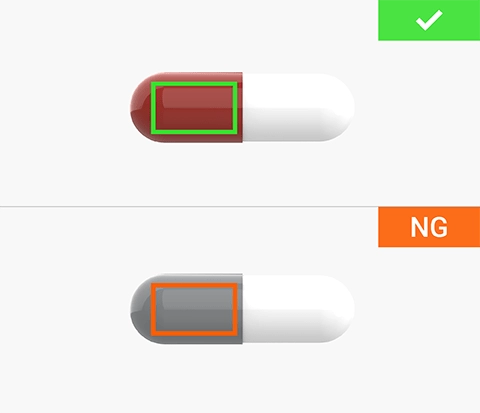

  颜色识别

  参考已注册图像的ROI颜色，检查捕获图像的ROI颜色。

•

  放大

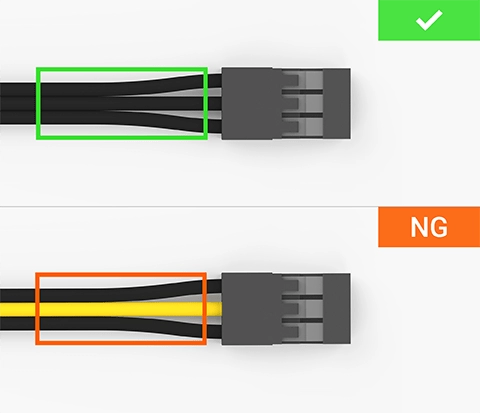

  颜色区域

  检查注册图像和输入图像的ROI内颜色区域大小。

•

  放大

  颜色计数对象

  参考已注册图像的ROI中的彩色物体数量，检查捕获图像的ROI中特定彩色物体的数量。

•

  放大

  多位置检测

  通过将已注册的图像与输入图像进行比较，可同时检测多个被测物体的数量和位置。

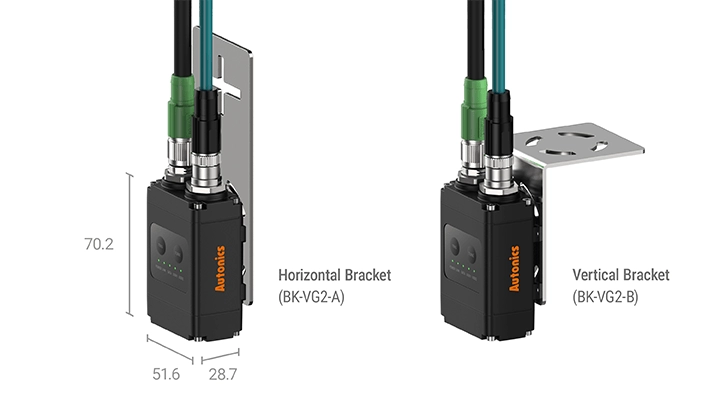

• 提高安装空间效率

  VG2系列尺寸紧凑，由于镜头和连接器位于同一轴上，视觉传感器提升了空间效率和用户便利性。
  * 另售: 水平/垂直支架



  放大

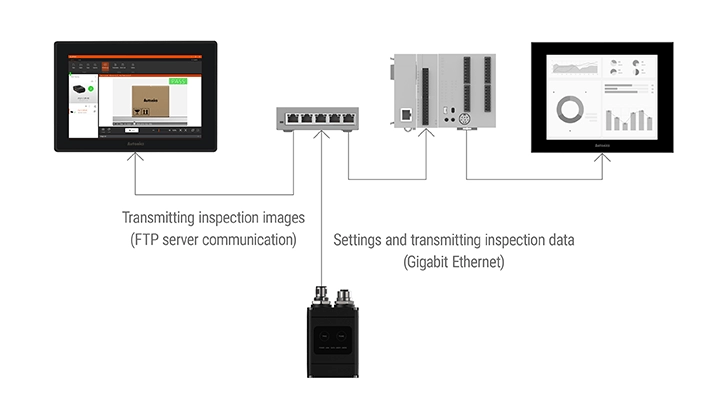

• 确认检测图像和结果数据

  用户可以将存储在VG2系列内存中的检测图像传输到FTP服务器中。图像可以保存为所有类型的图片，根据设置传递PASS图片和FAIL图片。用户还可以通过千兆以太网通信查看测量结果，从而能够管理，搜索和分析历史数据。



  放大

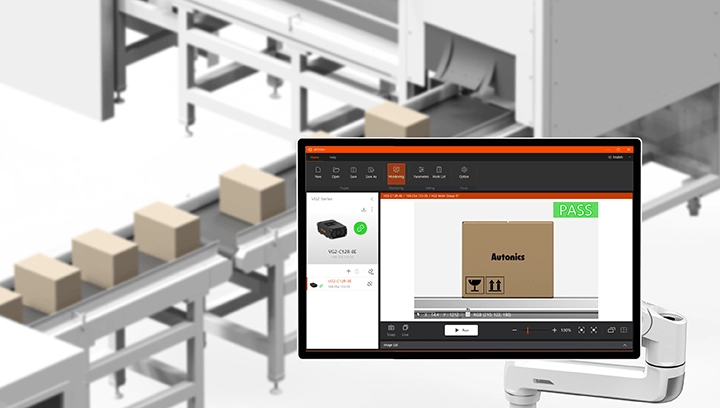

• 专用软件’atVision’

  专用软件atVision，允许用户通过易于使用的直观图形UI设计，直接设置参数。该软件可用于监控检测和编辑图像，以实现高准确性和便利性。



  放大

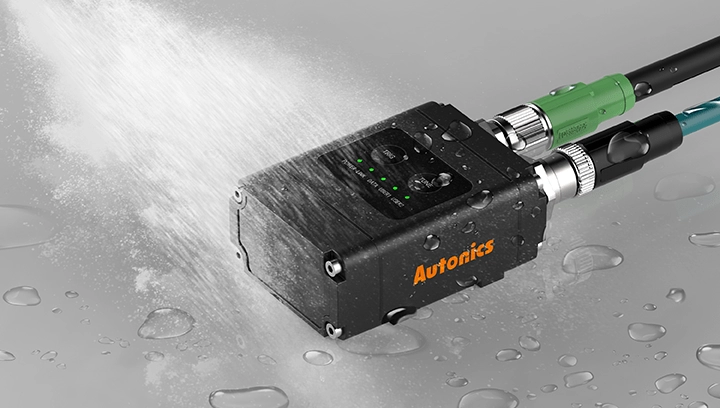

• IP66，IP67，IP69K防护等级

  IP66，IP67，IP69K防护等级允许这些单元在有灰尘或水的环境中安全应用。



  放大

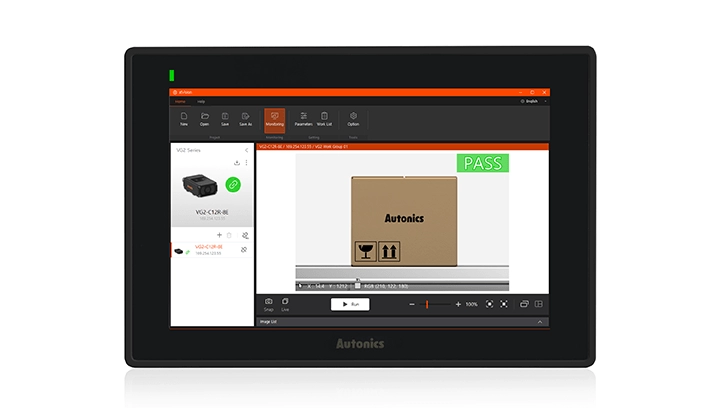

• 10.1英寸LCD平板PC 另售

  APC系列10.1英寸LCD平板PC便于配置视觉系统。它支持多种接口，包括HDMI，USB，VGA和以太网，并通过面板和支架安装方式提升了用户的便利性。



  放大
