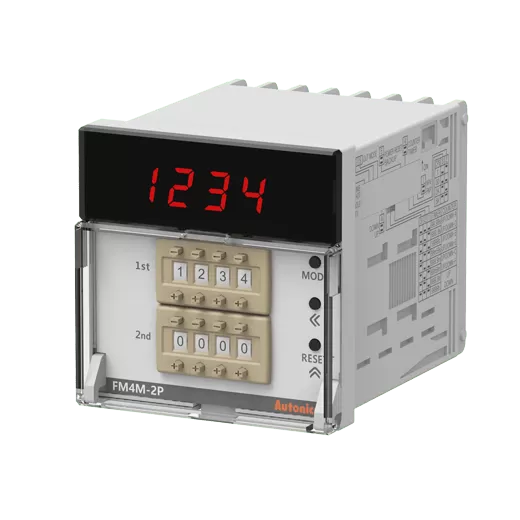

FM 系列 - 加减算测量计数器
FM 系列 加减算测量计数器
FM系列测量计数器可以预设1个输入脉冲的倍数或除数，并以多模式和分频模式显示计算值。 计数器的计数速度有1 CPS，30 CPS，300 CPS，2K CPS和5K CPS和小数点显示功能（小数点固定）。 FM系列计数器具有W 72 x H 72 mm的标准DIN尺寸，提供4位和6位显示型号。
主要功能
- 测量计数: 乘法模式/除法模式
- 动作模式: 加计数，减计数，加/减计数
- 计数速度: 1 cps / 30 cps / 300 cps / 2 kcps / 5 kcps
- 参数配置设置: 输入/输出动作模式，最大计数速度，小数点设置，OUT1/OUT2输出时间(0.01~99.99秒)，无电压(NPN)/电压(PNP)输入可选，乘法模式/除法模式可选
- 10年记忆保存(使用非易失性半导体存储器)
- 电源电压: 100-240 VAC 50/60 Hz
;)
型号变更及停产型号
所有停产型号都可由CT系列计数/计时器替代
部分型号的尺寸可能有所不同，请检查产品的详细尺寸。

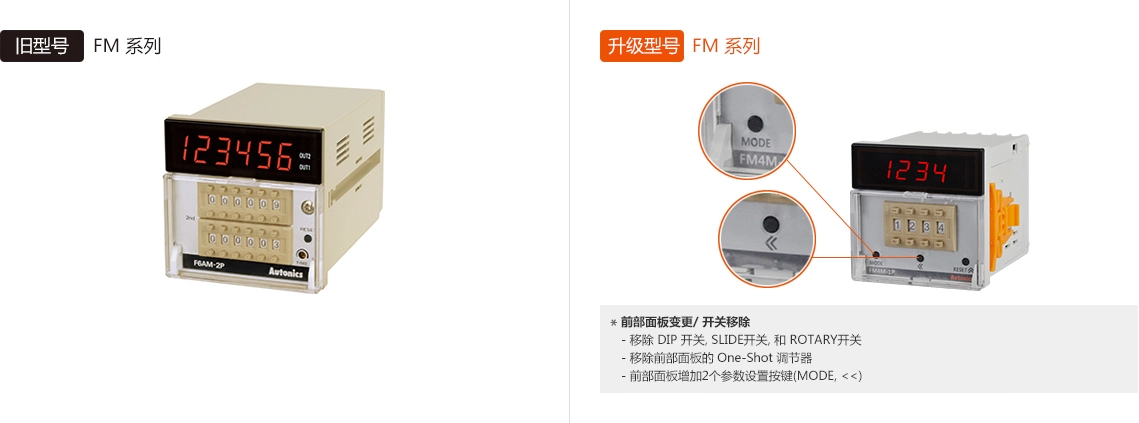

外形设计
;)

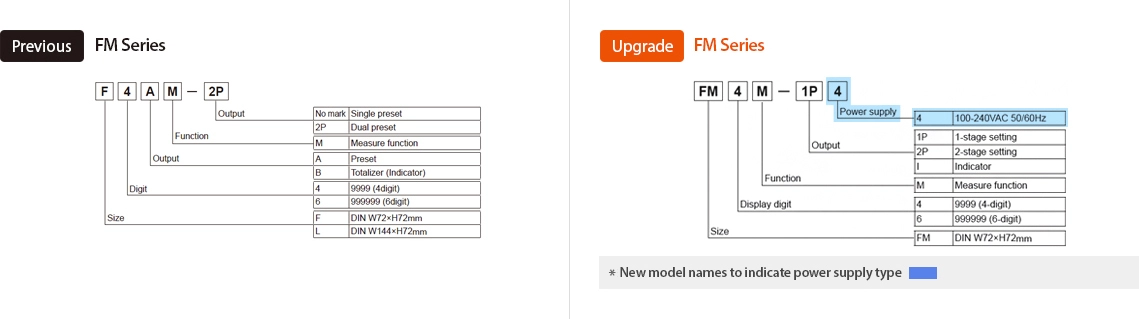

Ordering Information
;)
Previous : FM Series
| No mark (Output) | Single preset |
| 2P (Output) | Dual preset |
| M (Function) | Measure function |
| A (Output) | Preset |
| B (Output) | Totalizer (Indicator) |
| 4 (Digit) | 9999 (4digit) |
| 6 (Digit) | 999999 (6digit) |
| F (Size) | DIN W72xH72mm |
| L (Size) | DIN W144xH72mm |
Upgrade : FM Series
| 4 (Power supply) | 100-240VAC 50/60Hz |
| 1P (Output) | 1-stage setting |
| 2P (Output) | 2-stage setting |
| I (Output) | Indicator |
| M (Function) | Measure function |
| 4 (Display digit) | 9999 (4-digit) |
| 6 (Display digit) | 999999 (6-digit) |
| FM (Size) | DIN W72xH72mm |
* New model names to indicate power supply type

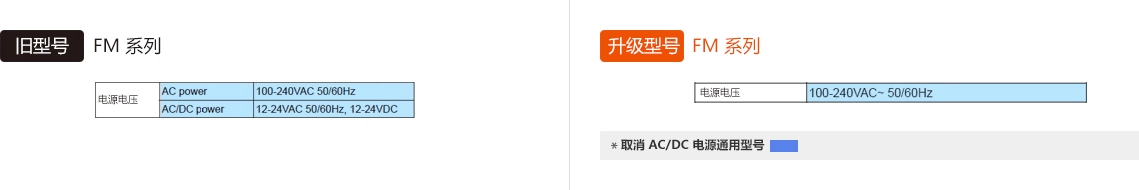

电源电压
;)
旧型号 : FM Series
| 电源电压 | AC power | 100-240VAC 50/60Hz |
|---|---|---|
| AC/DC power | 12-24VAC 50/60Hz, 12-24VDC | |
升级型号 : FM Series
| 电源电压 | 100-240VAC ~ 50/60Hz |
|---|
取消 AC/DC 电源通用型号

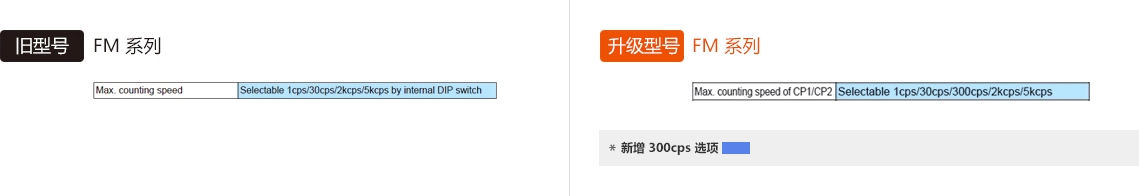

CP1 / CP2 最大计数速度
;)
旧型号 : FM Series
| Max. counting speed | Selectable 1cps/30cps/2kcps/5kcps by internal DIP switch |
|---|
升级型号 : FM Series
| Max. counting speed of CP1/CP2 | Selectable 1cps/30cps/300cps/2kcps/5kcps |
|---|
新增 300cps 选项

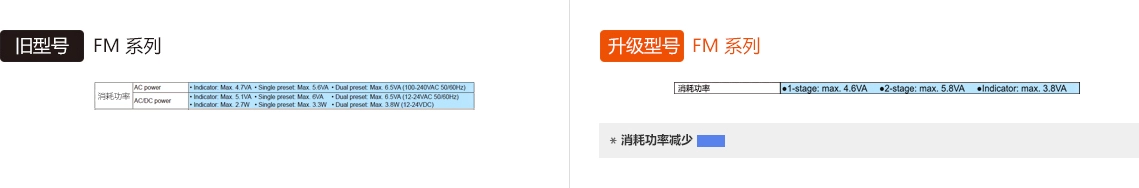

消耗功率
;)
旧型号 : FM Series
| 消耗功率 | AC power | Indicator : Max. 4.7VA, Single preset : Max. 5.7VA (100-240VAC 50/60Hz), Dual preset : Max. 6.5VA (100-240VAC 50/60Hz) |
|---|---|---|
| AC/DC power |
|
|
升级型号 : FM Series
| 消耗功率 | 1-stage : max. 4.6VA 2-stage : max. 5.8VA Indicator : max. 3.8VA |
|---|
消耗功率减少

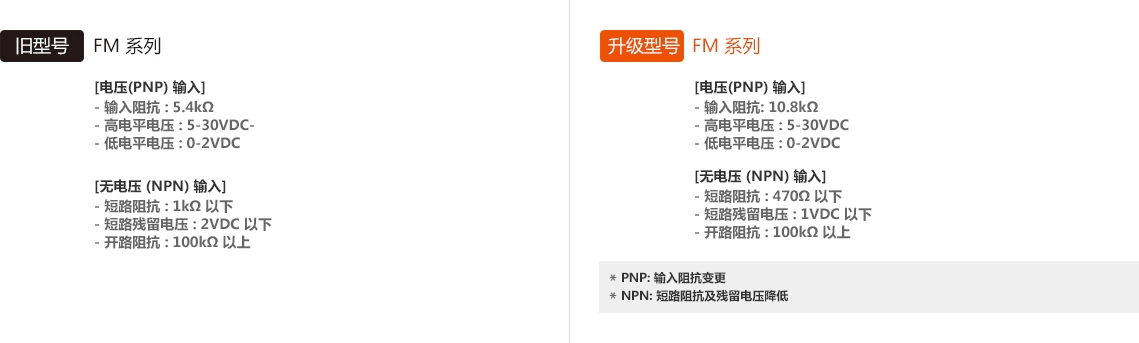

输入(阻抗/残留电压)
;)
旧型号 : FM Series
| 电压(PNP) 输入 |
|
|---|---|
| 无电压 (NPN) 输入 |
|
升级型号 : FM Series
| 电压(PNP) 输入 |
|
|---|---|
| 无电压 (NPN) 输入 |
|
PNP : 输入阻抗变更
NPN : 短路阻抗及残留电压降低

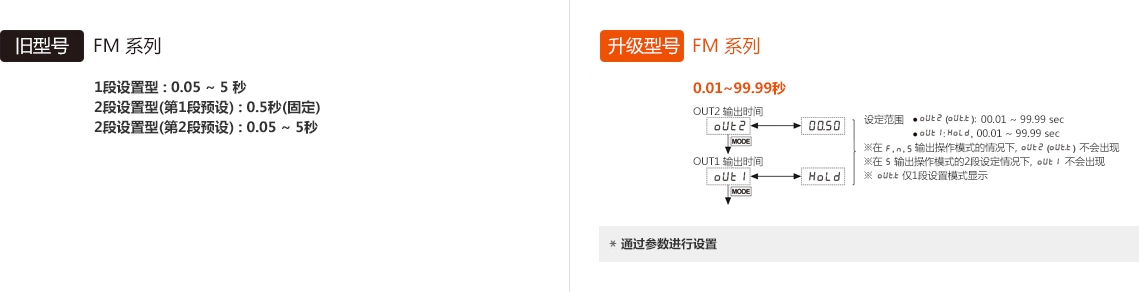

One-Shot 输出时间
;)
旧型号 : FM Series
| 段设置型 | 0.05 ~ 5 秒 |
|---|---|
| 段设置型(第1段预设) | 0.5秒(固定) |
| 段设置型(第2段预设) | 0.05 ~ 5秒 |
升级型号 : FM Series
设定范围 : OUT2 (OUT1 : ) 00.01 to 99.99 sec OUT1 : Hold 00.01 to 99.99 sec
在 输出操作模式的情况下, 不会出现
在 输出操作模式的2段设定情况下, 不会出现
仅1段设置模式显示
*:通过参数进行设置
认证
;)

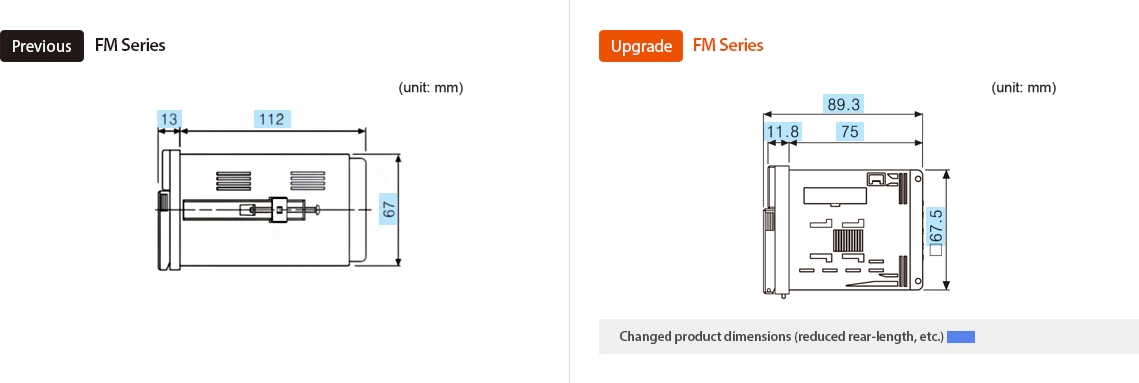

Dimensions
;)

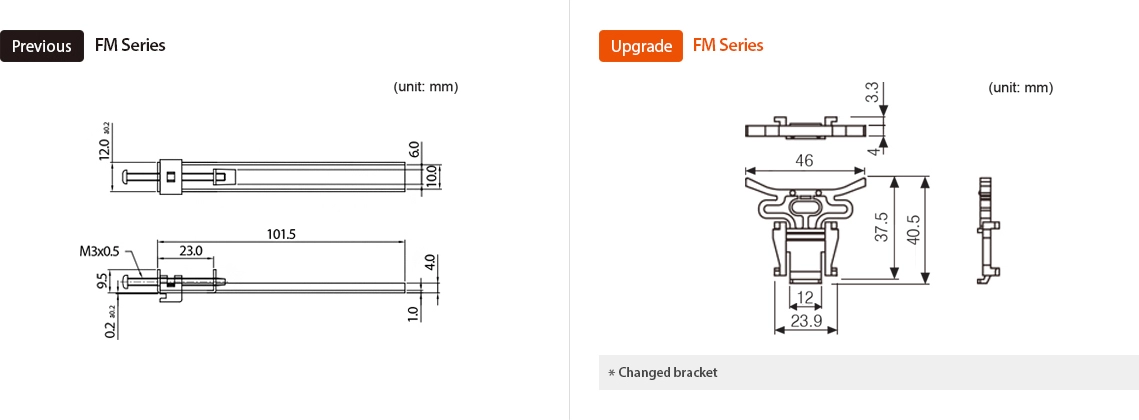

Bracket
;)

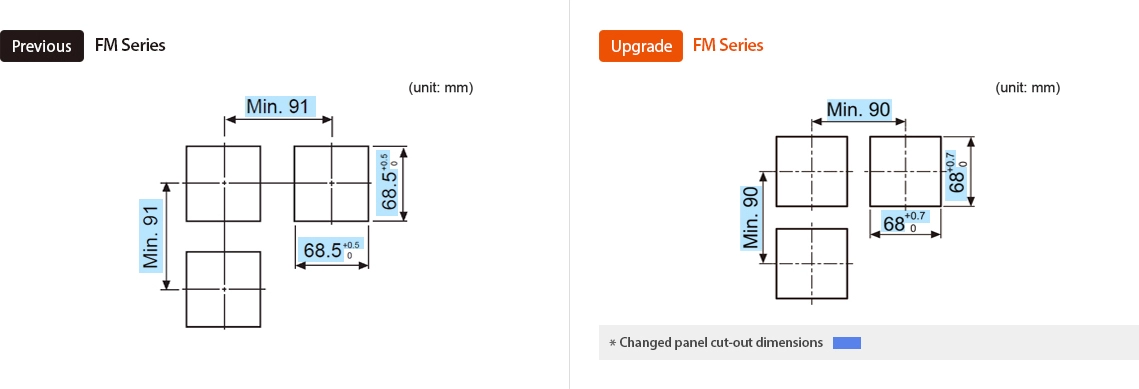

Panel Cut-Out Dimensions
;)
;)

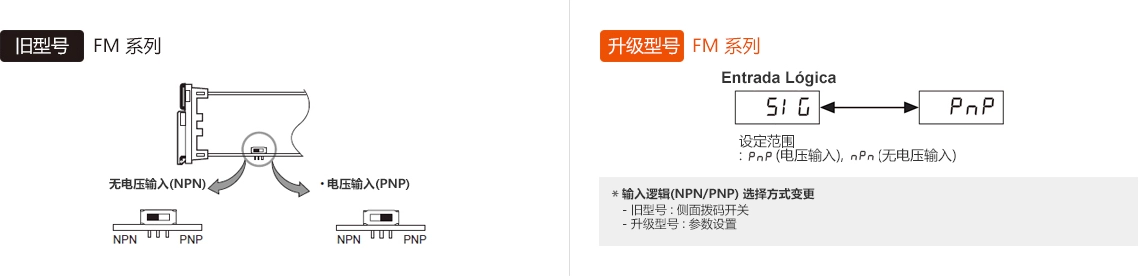

输入逻辑开关
;)
设置方式
;)
设置模式变更 (旧型号 : DIP 开关/升级型号 : 参数设置)
| Type | 旧型号 | 升级型号 | ||
|---|---|---|---|---|
| SW | Terminal | Parameter | ||
| Input Mode | SW1 | 1, 2 | Parameter | |
| Count Up/Count Down Mode | SW1 | 3 | ||
| Output Operation Mode | SW1 | 4, 5, 6 | Parameter | |
| Single Output (One-Shot/Hold) | SW1 | 7 | ||
| Max Count Speed | SW2 | 1, 2 | Parameter | |
| Use Front RESET Key (ON/OFF) | SW2 | 3 | Parameter | |
| Multiply/Divide Mode | SW2 | 4 | Parameter | |

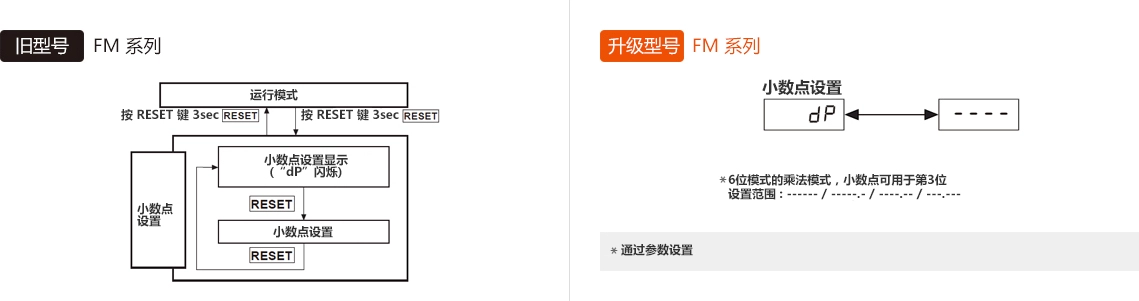

小数点显示
;)
