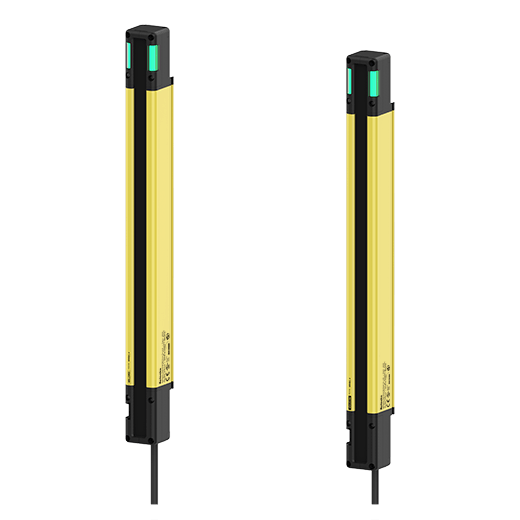

SFL14-31 - 安全光幕 (标准型)
数据表 打印
| 检测类型 | 对射型 |
|---|---|
| 光源 | 红外LED (855 nm) |
| 有效光圈角(EAA) | 当发光器和收光器的检测距离均大于3m时，在±2.5°以内。 |
| 检测距离 | Short - Long模式(设定开关) |
| Short模式 | 0.2 ~ 5 m |
| Long模式 | 0.2 ~ 10 m |
| 检测性能 | Ø 14 mm，手指 |
| 检测物 | 不透明物体 |
| 光轴数量 | 31 |
| 光轴间距 | 9mm |
| 串联 | Max. 3组 (≤ 300光轴) |
| 电源电压 | 24 VDC@(=) ± 20 % (纹波P-P: ≤ 10 %) |
| 消耗电流 | 发光器: ≤ 106 mA，收光器: ≤ 181 mA |
| 安全相关输出: OSSD输出 | NPN或PNP集电极开路 负载电压: ON - 24 VDC@(=) (残留电压除外)，OFF - 0 VDC@(=) 负载电流: ≤ 300 mA 残留电压: ≤ 2 VDC@(=)(由接线引起的压降除外) 负载容量: ≤ 2.2 ㎌ 漏电流: ≤ 2.0 mA 负载线电阻: ≤ 2.7 Ω |
| 辅助输出(AUX 1/2) | NPN或PNP集电极开路 负载电压: ≤ 24 VDC@(=)，负载电流: ≤ 100 mA, 残留电压: ≤ 2 VDC@(=) (由接线引起的压降除外) |
| 灯输出(LAMP 1/2) | NPN或PNP集电极开路 负载电压: ≤ 24 VDC@(=)，负载电流: ≤ 300 mA, 残留电压: ≤ 2 VDC@(=) (由接线引起的压降除外), 白照灯: 24 VDC@(=) / 3 ~ 7 W，LED灯: 负载电流 ≤ 50 ~ 300 mA |
| 保护电路 | 电源极性反接，输出极性反接，输出短路过流保护 |
| 安全相关功能 | 互锁(复位保持)，外部设备监视(EDM)，屏蔽/覆盖，消隐(固定消隐，浮动消隐)，降低分辨率 |
| 一般功能 | 自测试，入射光等级降低报警，防止相互干扰 |
| 其他功能 | 检测距离修改，切换NPN或PNP，外部测试(停止发光)，辅助输出(AUX 1，2)，灯输出(LAMP1，2) |
| 同步类型 | 同步线计时方式 |
| 绝缘阻抗 | 20MΩ 以上 (500VDC 为基准) |
| 抗干扰 | 噪声模拟器产生的方波噪声（脉冲宽度1㎲）±240VDC @(=) |
| 耐电压 | 1,000VAC 50/60Hz 1分钟 |
| 耐振动 | 振幅0.7mm频率10~55Hz(1分钟) X，Y，Z各方向旋转20次 |
| 耐冲击 | 100m/s²(10G)，脉宽16ms，X，Y，Z各方向1000次 |
| 环境光照度 | 太阳光: Max.10,000lx，白炽灯: Max.3,000lx(收光面光照度) |
| 环境温度 | -10 ~ 55 ℃，存储时: -20 ~ 70 ℃ (未结冰、未结露状态) |
| 环境湿度 | 35 ~ 85 %RH，存储时: 35 ~ 95 %RH (未结冰、未结露状态) |
| 防护等级 | IP65，IP67 (IEC规格) |
| 材质 | 外壳: AL，前盖和检测部: PMMA，端盖: PC，线缆: 聚氨酯(PUR) |
| 认证 | UL 508, CSA C22.2 No. 14, ISO 13849-1 (PL e, Cat. 4), ISO 13849-2 (PLe, Cat. 4), UL 61496-1 (Type 4, ESPE), UL 61496-2 (Type 4, AOPDs), IEC/EN 61496-1 (Type 4, ESPE), IEC/EN 61496-2 (Type 4, AOPDs), IEC/EN 61508-1~-7 (SIL 3), IEC/EN 62061 (SIL CL 3) |
