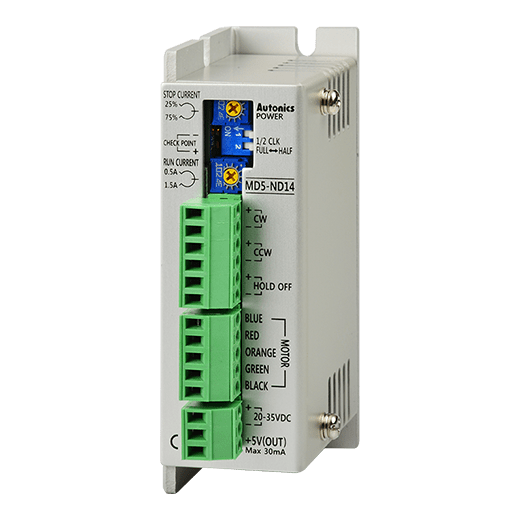

MD5-ND14 - 5相步进电机驱动器
数据表 打印
| 动作方式 | 双极恒流五相驱动 |
|---|---|
| 适用电机 | 5相步进电机 |
| 分辨率 | FULL STEP(1分), HALF STEP(2分) |
| 电源电压 | 20-35VDC @(=) |
| 最大驱动电流 | 1.5A/相 |
| 最大消耗电流 | 3A |
| 轴数 | 1轴 |
| 输入脉冲特性_脉冲宽度 | Min. 10㎲(CW, CCW), Min. 1ms(HOLD OFF) |
| 输入脉冲特性_占空比 | 50%(CW, CCW) |
| 输入脉冲特性_上升/下降时间 | 130ns以下(CW, CCW) |
| 输入脉冲特性_脉冲输入电压 | [H]: 4-8VDC @(=), [L]: 0-0.5VDC @(=) |
| 输入脉冲特性_脉冲输入电流 | 7.5-14mA(CW, CCW), 10-16mA(HOLD OFF) |
| 输入脉冲特性_最大输入脉冲频率 | Max. 50kHz(CW, CCW) |
| 环境温度 | 0~40℃, 存储时: -10~60℃ |
| 环境湿度 | 35~85%RH，存储时: 35~85%RH |
| 重量 | 约183g (约130g) |
※当使用超过30VDC电源时，扭矩特性得到改善，但驱动器温度升高。 该设备应安装在通风良好的环境中。※最大消耗电流：基于环境温度25℃，环境湿度55％RH。※RUN电流取决于输入的RUN频率和最大值。 此时的RUN电流因负载而异。※在MD5-HF14-AO，MD5-ND14的情况下，没有细分选择，零点功能。※最大输入脉冲频率为最大输入频率，~与最大拔出频率或最大回转频率不相同。※重量包含外包装，括号内为产品净重。※环境特性为未结冰、结露状态。
