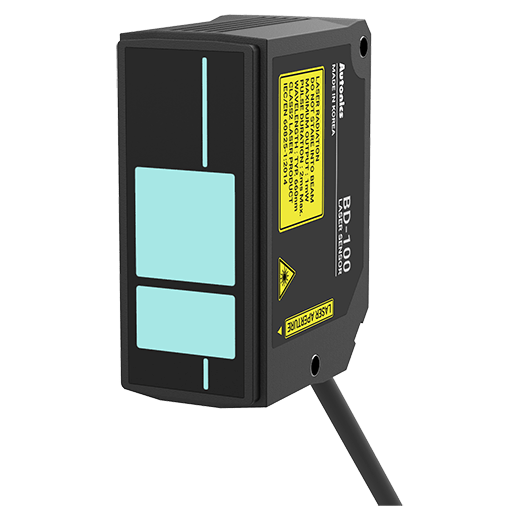

BD-100 - 激光位移传感器(传感器头部和放大器单元)

* 图像可能不同

CAD

BD-100

价格咨询添加到感兴趣的产品

数据表
电源电压	使用放大器单元的电源。
光源	红色半导体激光(波长: 660nm，IEC 60825-1:2014)
环境光照度	白炽灯10,000 lx以下
环境温度	-10 ~ 50℃，存储时: -15 ~ 60℃
防护等级	IP67 (IEC规格，延长线缆的连接器除外)
环境湿度	85%RH以下，存储时: 85%RH以下
材质	外壳: PC，检测部: 玻璃，线缆: PVC
附件	磁环(TDK公司ZCAT2132-1130)，固定支架，螺栓，螺母
重量	约233g (约68g)
分辨率	4㎛
连接方式	接插型
耐电压	1,000VAC 50/60Hz 1分钟
动作指示灯	电源指示灯: 红色LED，激光发光指示灯: 绿色LED, 测量范围指示灯: 绿色LED
绝缘阻抗	20MΩ 以上 (500VDC 为基准)
耐振动	10~50Hz(周期1分钟)振幅1.5mm X, Y, Z各方向2小时
耐冲击	300m/s² (约30G)X, Y, Z各方向3次
线性度	0.15% F.S. (in 80 ~ 120mm)
抗干扰	由干扰模拟器产生的方波干扰(脉宽: 1㎲，电压: ±500V，周期: 10ms)
标准距离	100mm
最大测量范围	70~130mm
光源_光学方式	漫反射
光源_激光等级	Class 2 (IEC/EN), Class II (FDA(CDRH) CFR Part 1002)
광원_출력	Max. 1㎽
光束直径	近距离(80mm): 约480×1870 ㎛标准距离(100mm): 约410×1330 ㎛远距离(120mm): 约330×950 ㎛
放大器单元兼容性	BD系列放大器单元: 1
温度特性	0.06% F.S./℃
